臥式自動鏈條爐排生物質（燃煤）蒸汽鍋爐簡介：

一.概述:

DZL型產品為單鍋筒縱置式鏈條爐排鍋爐，該鍋爐換熱系統由鍋 筒、左右集箱、水冷壁組成，主要受熱面有爐膛水冷壁，部分鍋筒和鍋筒內對 流管束。

本產品出廠時由五大部分組成：鍋爐主體、余熱器、煙風道、除塵器、管 路系統。其中前四部分已在廠內制造完畢，運輸至安裝現場進行組裝即可，可 大大縮短安裝周期，并可保證產品安裝質量。

該產品有如下特點：

⑴.采用單鍋筒縱置布置，結構緊湊， 占地面積小，火焰充滿度好。

⑵.鍋爐爐膛采用彎曲的水冷壁管和鍋筒及左右集箱的形式，能自由向上膨脹

⑶.水冷壁均采用光管水冷壁，易于制造和加工。

⑷.鍋筒內對流管采用滾制螺紋煙管提高工作介質的繞動增加換熱。

⑸.外包裝護板采用壓制護板，外形美觀。

⑹.采用高熱阻材料作為絕熱層，保溫性能良好。

二.鍋爐結構簡介：

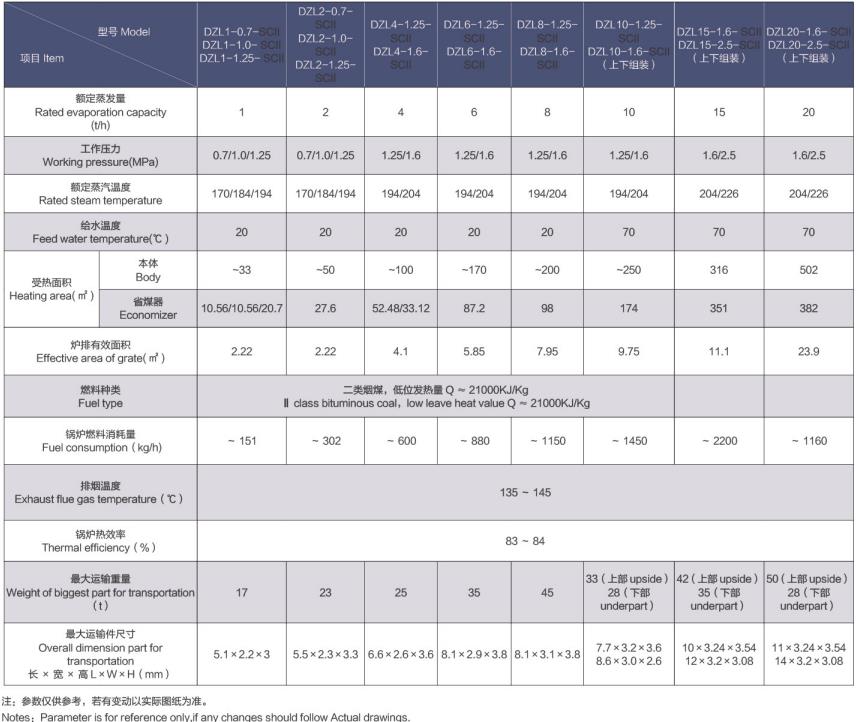

2.1.主要規范：

2.3.結構簡述：

2.3.1.該鍋爐分為上下兩大部分，上部分為鍋爐主要受壓部分，包括鍋筒、 集箱、水冷壁管、下降管及鍋筒內的螺紋煙管。下部分為鍋爐主要燃燒部分， 包括鏈條爐排、爐拱、上煤設備及出渣設備。上下兩大部分由連接卡進行連接。整體均在制造廠內制造完畢進行整體運輸。

2.3.2.鍋爐鍋筒長度 4992mm，內徑 φ 1400mm，壁厚 14mm，材料 Q245R，內 部裝有給水、底部排污及汽水分離等裝置；

2.3.3.鍋爐鍋筒筒體直段總長 4380mm，內徑φ 1400 mm，壁厚 14mm，材料 Q245R，內部裝有底部排污裝置。排污管管徑DN40mm；

2.3.4. 鍋筒下部有左、右集箱構成，集箱長度為 5180mm，外徑φ 159，壁 厚 6mm，材料 20#鍋爐管，

2.3.5.鍋筒左、右集箱由水冷壁管連接，水冷壁管φ51×3.5，節距 240mm， 共計 110 根。

2.3.6.水冷壁管采用φ51×3.5，20 號碳鋼管制造。

2.3.7.集箱的供水由下降管供給，下降管上與鍋筒相連下與集箱。下降管 采用φ 133×6，20 號碳鋼管制造。

2.3.8.在爐拱的后端部設置了一個 350×350 的檢查門，便于爐膛內的清掃 和檢查。

2.4 鍋爐安全穩定運行的工況范圍：

2.4.1 鍋爐工作壓力為 1.25MPa，在鍋筒的上部中間設置了 2 只 PN1.6、DN50 A48H-1.6 全啟式彈簧安全閥，起鍋爐的超壓保護作用。

2.4.2 在鍋爐的上部前端設置了 2 只表盤直徑 150mm，量程為 0~2.5Mpa， 級別為 1.6 級的彈簧壓力表，起鍋爐的壓力監視作用。鍋筒的上部前端設置有 壓力表管座，管座與壓力表之間有壓力表存水彎管相連接。

2.4.3 在鍋筒的上部前端兩側分別設置了 2 只量程為350mm 的平板水位表、 電極式水位控制器，起鍋爐的水位監視作用。水位表中間是鍋爐的正常水位， +50mm 處為鍋爐的*高安全水位，-50mm 處為鍋爐的*低安全水位；電極式水位控制器起高低水位報警和低水位連鎖保護作用。

2.4.4 在鍋爐與給水泵之間裝有壓力表和流量計對鍋爐的壓力起監視作用。

三.循環系統：

3.1.水循環系統：

3.1.1.經過處理后的外部水源由給水設備通過調節閥進入鍋爐鍋筒，鍋筒 鍋水由下降管進入左集箱和右集箱。

3.2.蒸汽系統：

3.2.1.鍋爐燃燒室內水冷壁管(上升管)產生的蒸汽直接進入上鍋筒，通過 汽水分離器由蒸汽接管進入分汽缸。再由分汽缸進入用熱系統。

3.3.燃燒系統：

3.3.1.燃料在燃燒室內點火燃燒。產生的高溫煙氣由爐拱的出口通過鍋筒 底部外側進入兩翼煙道，在鍋爐的前煙箱進入螺紋煙管，煙氣在螺紋煙管內經 對流傳熱后，由煙氣出口經煙道、省煤器、除塵器至引風機，再由引風機送入 煙囪排入大氣。

四.安全附件：

4.1.DZL型鍋爐的安全附件有安全閥壓力表和水位表三種安全裝置。

五.電器控制系統：

在鍋爐的前部可目視鍋爐處，裝設一部可控操作臺。

操作臺內設置裝設有有鼓風機，引風機、鍋爐給水設備、上煤機、出渣機

啟停的電氣控制裝置。

操作臺面板上有鼓風機，引風機、鍋爐給水、上煤機、出渣機啟停的電控制按鈕。

①.全智能：燃（油）氣(沼氣)蒸汽鍋爐、蒸汽發生器、熱水鍋爐、有機熱載體鍋爐、熱風爐；

②.全智能：生物質顆粒/木片/燃煤蒸汽鍋爐、熱水鍋爐、熱載體鍋爐、熱風鍋爐；

④.全智能:電加熱-蒸汽鍋爐、熱水鍋爐、有機熱載體鍋爐、熱風鍋爐；

⑤.全智能:電磁加熱-蒸汽鍋爐、熱水鍋爐、有機熱載體鍋爐、熱風鍋爐；

⑥.全智能:遠紅外線加熱-蒸汽鍋爐、熱水鍋爐、有機熱載體鍋爐、熱風鍋爐；

⑦.全智能固體蓄熱蒸汽鍋爐、熱水鍋爐、熱載體鍋爐、熱風鍋爐；

⑧.高溫混合風熱風爐、高溫過熱蒸汽爐、定制高溫高壓鍋爐。

⑨.出口撬裝集裝箱鍋爐、油田用鍋爐、化工、瀝青、洗滌、食品、烘干、養殖、加熱升溫用各種工業鍋爐生產制造廠家。

說明：

1、該報價為鍋爐范圍內的實際報價。

2、我公司提供鍋爐房平面設計圖，并免費對貴公司司爐人員進行技術培訓。

3、我公司產品實行三包，三包期為 12 個月，零部件六個月內免費更換，產品終身保修。
